Заземление кабельных лотков: зачем это нужно и как сделать правильно

Заземление металлических кабельных лотков — не опциональная мера предосторожности, а обязательное требование Правил устройства электроустановок (ПУЭ). Игнорирование этого требования создаёт реальную угрозу жизни людей и является грубым нарушением норм электробезопасности.

Зачем это нужно? При повреждении изоляции кабеля — от механического воздействия, перегрева или износа - напряжение может оказаться на металлическом корпусе лотка. Если лоток не заземлён, прикосновение к нему становится смертельно опасным. Заземлённый лоток в этой ситуации мгновенно отводит ток на землю, срабатывает защитная автоматика и аварийная ситуация устраняется без последствий.

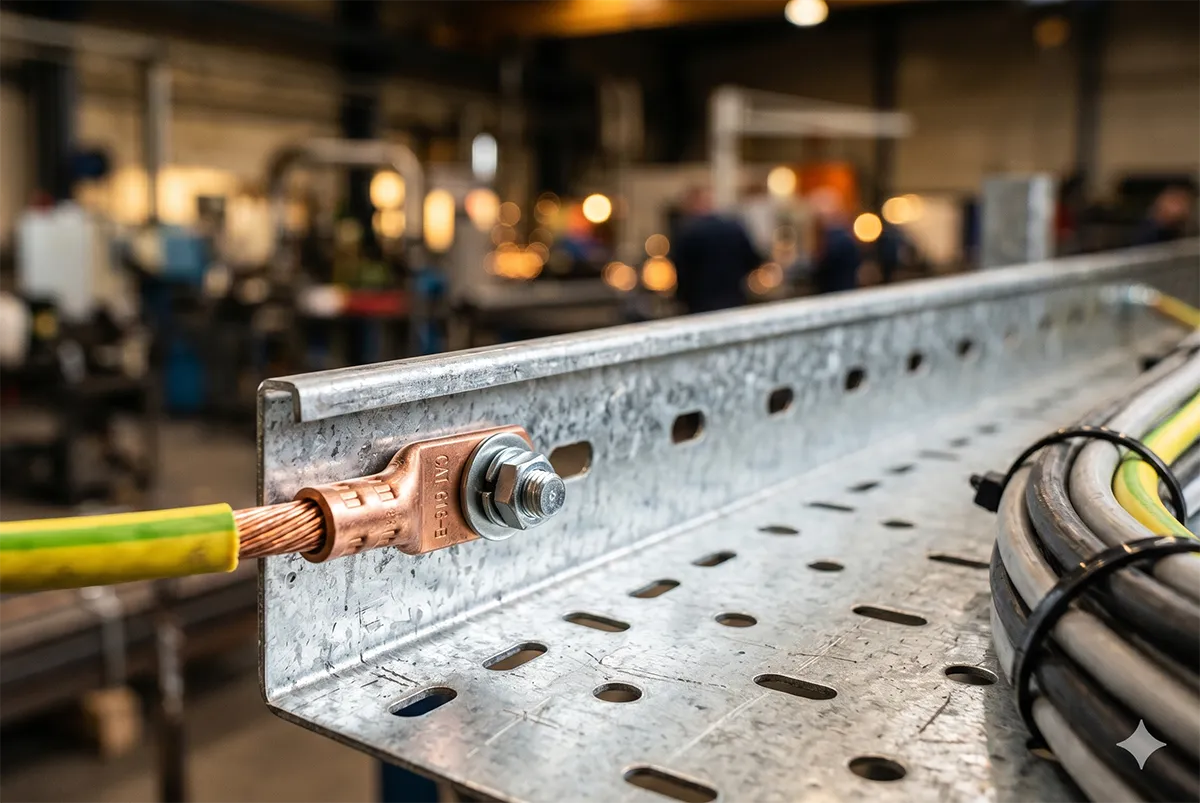

Как выполнить заземление правильно? Все металлические секции лотка должны быть соединены между собой медными перемычками сечением не менее 4 мм². Перемычки крепятся болтовым соединением с зачисткой контактной поверхности до металлического блеска - лакокрасочное покрытие и оксидная плёнка нарушают контакт. Вся система подключается к шине защитного заземления PE.

Стыковочные пластины сами по себе не обеспечивают надёжного электрического контакта между секциями - перемычки обязательны. После завершения монтажа проводится измерение сопротивления цепи заземления прибором — результат фиксируется в протоколе и прикладывается к исполнительной документации объекта.
